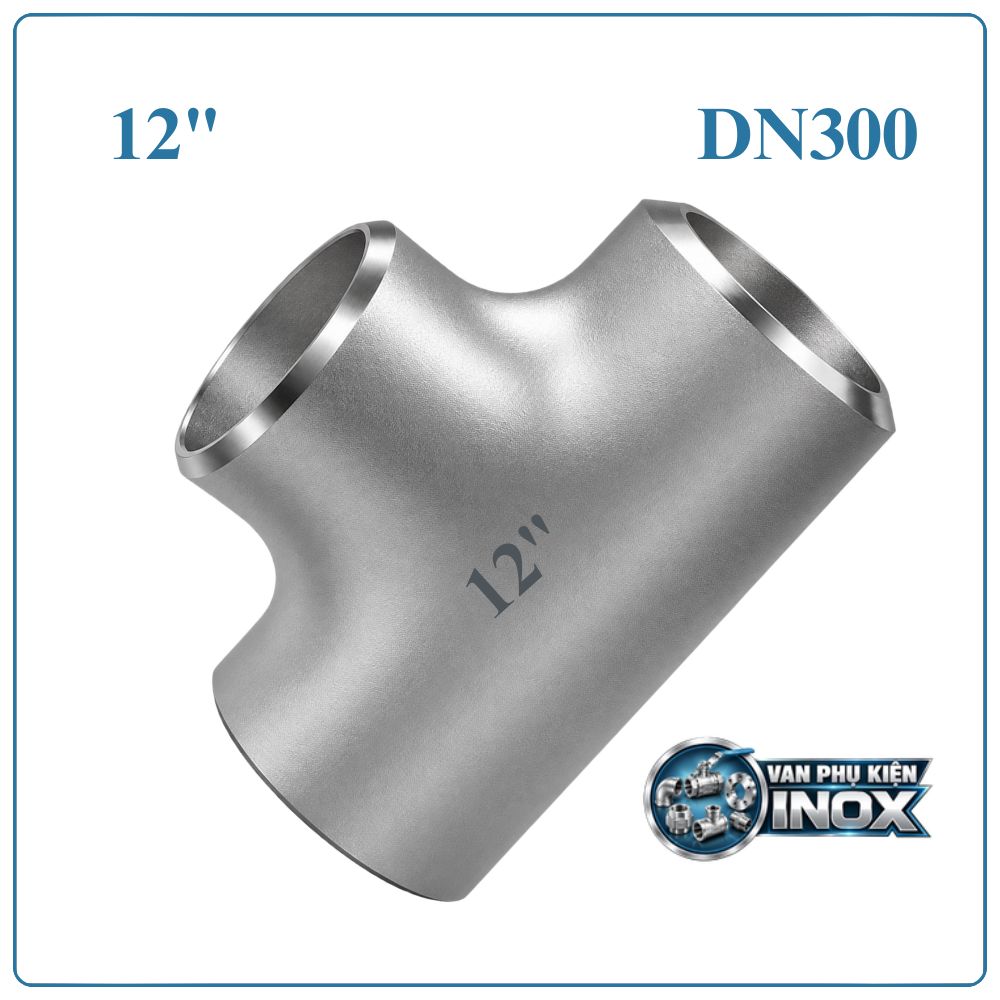

Tê Inox DN300

Tê Inox DN300 là gì?

Tê Inox DN300 là phụ kiện dùng để bố trí điểm giao giữa ba tuyến ống, cho phép chia hoặc thu dòng lưu chất trong hệ thống. Sản phẩm có kích thước DN300, 12 inch, phi 324, chế tạo từ inox 304 và thuộc dạng kết nối hàn.

Cấu tạo Tê Inox DN300

Tê DN300 có hình dạng chữ T với ba cửa được bố trí thành hai hướng trên tuyến chính và một hướng nhánh. Nhờ kết cấu này, phụ kiện có thể được đưa vào các vị trí cần thay đổi hướng phân phối của đường ống.

Các đặc điểm cấu tạo đáng chú ý:

• Thân tê: Gia công từ inox 304, là phần chịu tác động cơ học và áp lực của hệ thống.
• Hai cửa chính: Bố trí thẳng hàng, dùng cho tuyến ống DN300.
• Cửa nhánh: Nằm vuông góc với đường chính, tạo thêm một hướng lưu chất.
• Đầu hàn: Cho phép liên kết trực tiếp phụ kiện với đường ống bằng phương pháp hàn.
• Phần chuyển tiếp: Được tạo hình liền giữa thân và các cửa, hạn chế sự thay đổi đột ngột tại khu vực giao nhau.

Đặc điểm của tê Inox DN300

• DN300 / 12 inch / phi 324 phù hợp với các hệ thống đường ống có lưu lượng lớn.
• Vật liệu inox 304 giúp phụ kiện có độ bền tốt và khả năng chống gỉ trong nhiều môi trường thông thường.
• Liên kết hàn tạo thành mối nối cố định, phù hợp với các tuyến ống yêu cầu độ chắc chắn.
• Thiết kế tê đều giúp kết nối ba hướng có cùng kích thước danh nghĩa.
• Phù hợp với hệ thống cần phân chia đường ống mà không phải ghép nhiều phụ kiện chuyển đổi.
• Không sử dụng bộ phận đóng mở nên kết cấu đơn giản.
• Bề mặt inox thuận tiện cho việc vệ sinh và bảo dưỡng đường ống.
• Có thể phối hợp với nhiều thiết bị đường ống khác như van, mặt bích và các đoạn ống inox.

Thông số kỹ thuật Tê Inox DN300

Ứng dụng tê Inox DN300

Nhờ kích thước lớn, Tê Inox DN300 thường được bố trí trên các tuyến đường ống có yêu cầu vận chuyển lượng lưu chất đáng kể.

Hệ thống cấp nước

Dùng để chia tuyến nước chính thành các đường cấp đến từng khu vực, công trình hoặc cụm thiết bị.

Công trình xử lý nước

Có thể xuất hiện tại đường ống công nghệ, tuyến tuần hoàn, đường cấp và đường xả của hệ thống xử lý.

Hệ thống làm mát

Tạo nhánh dẫn nước làm mát đến máy móc, thiết bị hoặc các khu vực cần duy trì nhiệt độ ổn định.

Đường ống công nghiệp

Phục vụ việc phân phối các loại lưu chất trong nhà máy, khu sản xuất và hệ thống kỹ thuật.

Hệ thống khí và chất lỏng

Có thể sử dụng cho đường khí kỹ thuật, dầu hoặc các môi trường khác khi đã xác định khả năng tương thích với inox 304.

Trạm bơm và tuyến tuần hoàn

Dùng tại các điểm cần tách tuyến, nhập tuyến hoặc kết nối nhiều hướng đường ống có cùng kích thước.

Nguyên lý hoạt động của Tê Inox DN300

Phụ kiện tạo ra một điểm giao thông dòng chảy giữa ba cửa. Khi hệ thống vận hành, lưu chất đi vào khoang bên trong tê và được dẫn theo hướng của đường ống đã bố trí.

Trong trường hợp phân nhánh, dòng từ tuyến chính có thể đi vào cửa nhánh. Khi gom dòng, lưu chất từ nhánh có thể nhập vào tuyến chính rồi tiếp tục di chuyển về phía sau hệ thống.

Tê chỉ thực hiện chức năng kết nối và dẫn dòng, không có khả năng tự đóng hoặc điều tiết lưu lượng. Vì vậy, van điều khiển cần được lắp riêng tại vị trí thích hợp.

Quy trình lắp đặt Tê Inox DN300

Bước 1 – Xác định thông số:
Kiểm tra kích thước DN300, đường kính ống và vị trí dự kiến tạo nhánh.

Bước 2 – Gia công đường ống:
Cắt, làm phẳng và vệ sinh các đầu ống cần ghép. Bề mặt tiếp xúc phải sạch trước khi tiến hành hàn.

Bước 3 – Định vị tê:
Đặt phụ kiện vào vị trí, căn chỉnh các đầu nối và xác định chính xác góc của nhánh.

Bước 4 – Hàn hoàn thiện:
Thực hiện các mối hàn theo quy trình dành cho inox 304. Với đường kính lớn, cần kiểm soát độ đồng tâm và biến dạng trong quá trình hàn.

Bước 5 – Nghiệm thu:
Kiểm tra đường hàn, vệ sinh phụ kiện và thực hiện thử áp hoặc thử kín theo yêu cầu kỹ thuật trước khi đưa hệ thống vào sử dụng.

Lưu ý khi sử dụng Tê Inox DN300

• Kiểm tra đúng quy cách DN300 – 12 inch – phi 324.
• Đối chiếu kích thước thực tế của đường ống trước khi gia công.
• Không lựa chọn phụ kiện chỉ dựa vào đường kính danh nghĩa mà bỏ qua chiều dày và tiêu chuẩn chế tạo.
• Bảo đảm khu vực hàn không bị nhiễm bẩn hoặc lẫn tạp chất.
• Sau khi hàn cần kiểm tra kỹ toàn bộ chu vi mối nối.
• Đường ống DN300 phải được bố trí giá đỡ phù hợp nhằm hạn chế tải trọng tác động lên tê.
• Tránh để rung động, va đập hoặc lực kéo lệch tác động trực tiếp lên phụ kiện.
• Kiểm tra áp suất và nhiệt độ thực tế của hệ thống trước khi vận hành.
• Với môi trường hóa chất, cần đánh giá khả năng sử dụng inox 304 dựa trên thành phần lưu chất.

Mua Tê Inox DN300 ở đâu?

Khi mua Tê Inox DN300, cần xác định rõ kích thước 12 inch – phi 324, vật liệu inox 304, dạng tê đều và kết nối hàn. Đây là những thông tin quan trọng để tránh lựa chọn sai phụ kiện cho tuyến ống có đường kính lớn.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Tê Inox DN300 inox 304, phi 324, phục vụ các hệ thống đường ống công nghiệp, cấp nước, xử lý nước và nhiều công trình kỹ thuật khác.

Sản phẩm có thể được lựa chọn theo kích thước đường ống, yêu cầu áp suất, nhiệt độ và môi trường sử dụng thực tế.
