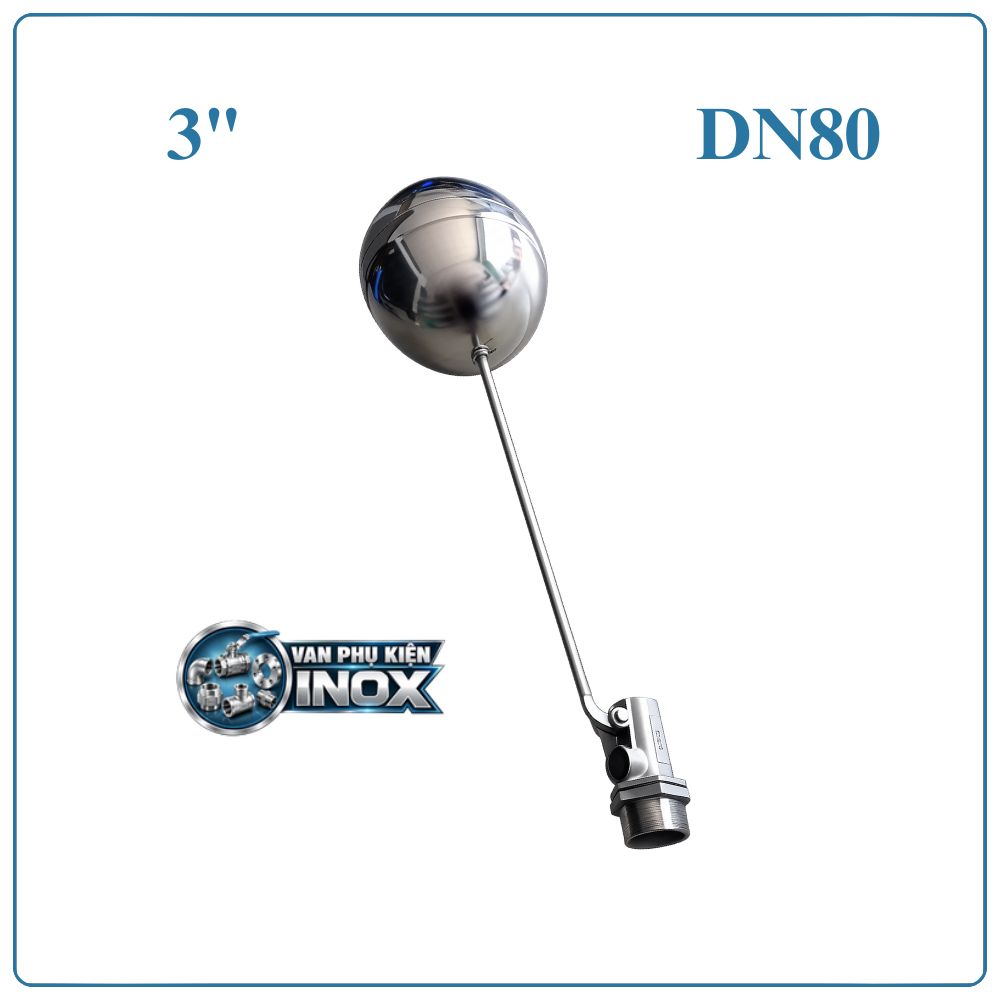

Van Phao Inox DN80

Van phao inox DN80 là gì?

Van phao inox DN80 (3 inch – Phi 90mm) là giải pháp ngắt nước tự động công suất siêu đại dành cho đường ống phi 90mm dạng kết nối ren ngoài. Chế tạo nguyên khối từ Inox 304, van giúp tối ưu chi phí và không gian lắp đặt hơn so với van bích, đảm bảo đóng ngắt chính xác, chống tràn tuyệt đối và cấp bù nước cực nhanh cho hệ thống bể chứa dung tích hàng trăm mét khối.

Bảng Thông Số Kỹ Thuật Chi Tiết Van Phao Inox DN80

Cấu Tạo Chi Tiết Của Van Phao Inox DN80

• Thân van (Valve Body): Đúc nguyên khối bằng Inox 304 tích hợp chân ren ngoài phi 90mm, lòng van rộng giúp giảm tối đa tổn thất áp lực.
• Bóng phao (Float Ball): Quả cầu inox 304 đường kính lớn (400mm – 450mm) cung cấp sức nâng Archimedes cực mạnh để đóng cửa xả áp lực cao.
• Cần đòn bẩy (Lever Arm): Thanh đòn nối inox 304 bản to gia cố, truyền lực kéo từ quả phao tác động trực tiếp lên trục ty van.
• Trục ty van (Valve Stem): Trục trượt inox 304 chuyển động tịnh tiến cơ học, thực hiện đóng/mở đĩa van chính xác.
• Gioăng chặn nước (Seat Seal): Đệm Teflon (PTFE) chịu nhiệt và chịu áp, triệt tiêu hoàn toàn rủi ro rò rỉ khi van đóng.

Nguyên Lý Hoạt Động Tự Động

• Chu trình xả bù nước: Mực nước sụt giảm $\rightarrow$ Quả phao chìm xuống $\rightarrow$ Cần đòn bẩy kéo ty van lùi về sau $\rightarrow$ Cửa xả phi 90mm mở hoàn toàn $\rightarrow$ Cấp bù 65 – 100 m³/h nước vào bể.
• Chu trình đóng ngắt: Mực nước dâng cao $\rightarrow$ Quả phao nổi lên $\rightarrow$ Cần đòn bẩy ép chặt ty van & đệm Teflon vào miệng xả $\rightarrow$ Chặn đứng dòng chảy tức thì (dù máy bơm áp lực lớn đang chạy).

Ứng Dụng Thực Tế Của Van Phao Inox DN80

• Công trình dân dụng & Đô thị: Bể ngầm trung tâm cho đại đô thị, chung cư cao tầng, trung tâm thương mại và hệ thống lưu trữ nước PCCC quy mô lớn.
• Công nghiệp nặng & Sản xuất: Bể làm mát cho tháp giải nhiệt, nhà máy nhiệt điện, dệt nhuộm, hóa chất, bồn chứa nguyên liệu lỏng thực phẩm.
• Nông nghiệp & Thủy lợi: Trạm bơm điều tiết nước cho vùng tưới tiêu diện rộng, bể chứa tổng cho trang trại chăn nuôi công nghiệp và khu nuôi trồng thủy sản.

Đặc Điểm Nổi Bật

• Lắp đặt gọn nhẹ với chân ren: Kết nối ren phi 90mm giúp thi công nhanh chóng, tiết kiệm chi phí mua mặt bích và gioăng đệm phụ trợ.
• Công suất cấp nước cực đại: Lưu lượng xả lên tới 100 m³/h giúp bể hàng trăm khối đầy lại siêu tốc, giảm tối đa thời gian vận hành máy bơm.
• Bền bỉ vĩnh cửu: Inox 304 kháng phèn, kháng mặn, không bị gỉ sét hay rạn nứt dưới ánh nắng mặt trời và thời tiết khắc nghiệt.
• An toàn tuyệt đối: Vận hành thuần cơ học 100%, không dùng điện, loại bỏ nguy cơ chập cháy hay rò rỉ điện dưới nước.

Quy Trình Lắp Đặt Van Phao DN80 Chuẩn Kỹ Thuật

Vệ sinh & Gia cố đường ống (Phi 90mm):Bắt buộc thực hiện trước khi vặn ren.

• Xả trôi toàn bộ mạt bụi, cát sạn bên trong đường ống cấp phi 90mm.
• Bắt đai ôm gia cố chặt đoạn ống cấp vào vách bê tông để triệt tiêu phản lực dội nước của ống lớn.

Quấn cao su non & Đấu nối van:Bọc làm kín chân ren ngoài.

• Quấn băng tan (cao su non) đều tay từ 45-55 vòng quanh chân ren ngoài DN50/DN80 theo chiều xuôi vặn.
• Đưa khớp ren van vào đầu ren trong ống phi 90mm, dùng mỏ lết cỡ lớn vặn từ từ theo chiều kim đồng hồ cho đến khi kịch ngàm.

Lắp bóng phao & Căn chỉnh hành trình:

• Vặn chặt quả phao inox (400mm – 450mm) vào đầu cần đòn bẩy.
• Căn chỉnh sao cho quả phao di chuyển tự do theo chiều đứng, giữ khoảng cách tối thiểu 70cm so với tường bể.

Thử nghiệm & Nghiệm thu:

• Mở máy bơm cấp nước, kiểm tra tốc độ xả bù khi bể cạn.
• Quan sát độ kín của chân ren và khả năng ngắt nước hoàn toàn khi nước dâng chạm ngưỡng.

Lưu Ý Quan Trọng Khi Sử Dụng

• Khoảng trống vận hành: Quả phao DN80 có đường kính lên tới 450mm, cần chừa bán kính trống đủ rộng xung quanh để phao không bị kẹt vách.
• Lực siết ren hợp lý: Vặn vừa kịch ngàm ren, tránh dùng thêm ống nối đòn bẩy quá dài để siết làm nứt vỡ khớp ren trong của đường ống.
• Bảo dưỡng định kỳ: Kiểm tra, xịt rửa cặn bẩn bám tại cụm ty van 6 tháng/lần để đảm bảo gioăng Teflon luôn đóng kín.

Câu Hỏi Thường Gặp (FAQ) Về Van Phao Inox DN80

Van phao inox DN80 lắp vừa đường ống phi bao nhiêu?

Van dùng chuẩn cho đường ống phi 90mm (kích thước 3 inch), kết nối dạng ren ngoài.

Van phao DN80 ren khác gì so với loại mặt bích?

Loại nối ren DN80 thi công nhanh hơn, nhỏ gọn hơn, không cần hàn mặt bích vào đường ống, giúp tiết kiệm không gian bể và chi phí phụ kiện.

Bể chứa 200.000 lít nên chọn van DN65 hay DN80?

Nên chọn van DN80 (phi 90mm). Với công suất xả 65 – 100 m³/h, DN80 giúp bể 200 m³ hồi nước cực nhanh, đáp ứng tốt nhu cầu dùng nước liên tục trong giờ cao điểm.
