Van Phao Inox DN50

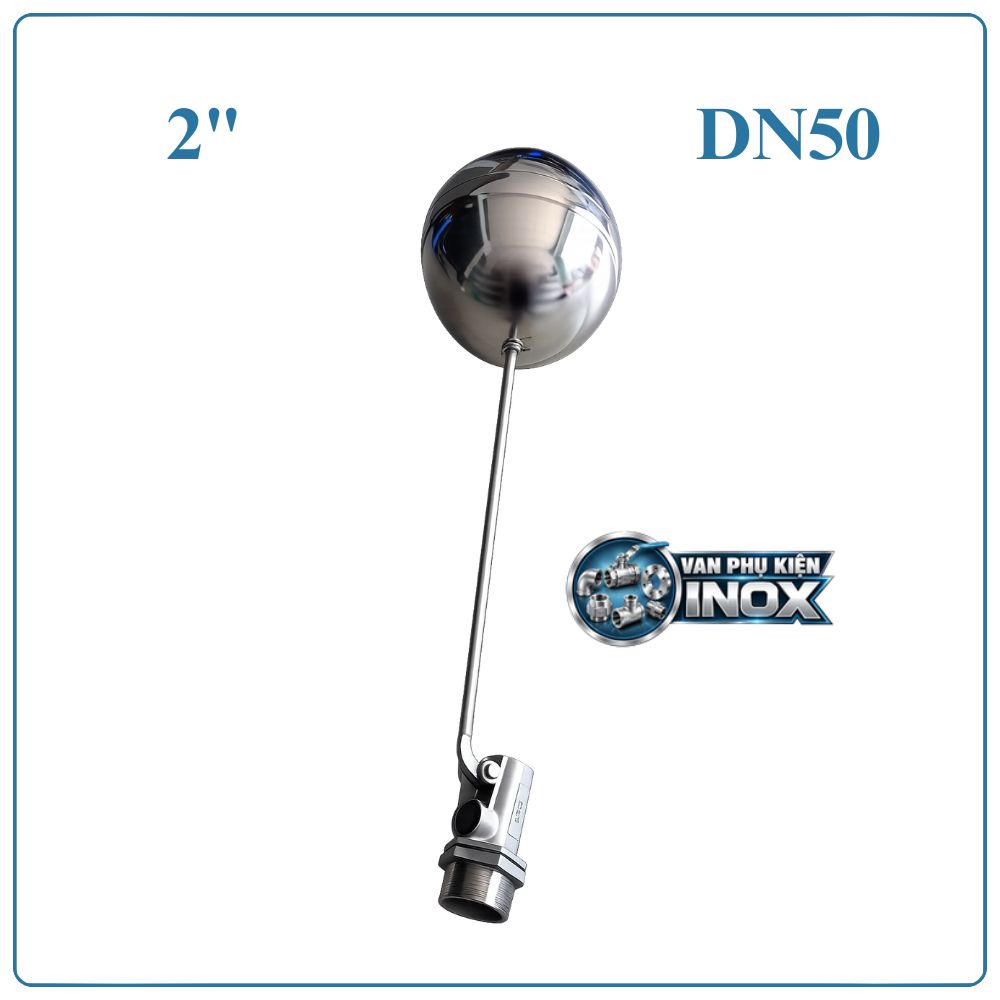

Khái Niệm Van Phao Inox DN50 (2″ – Phi 60mm)

Van phao inox DN50 (kích thước 2 inch, tương đương phi 60mm) là loại van ngắt nước tự động vận hành hoàn toàn bằng cơ học, dùng cho các đường ống cấp nước cỡ lớn. Thiết bị được đúc nguyên khối từ Inox 304, đóng vai trò kiểm soát mực nước tự động trong bể chứa: tự động mở cửa xả khi nước cạn và ép chặt chặn dòng khi nước đầy. Với đường kính phi 60mm, đây là kích thước van phao cơ dạng nối ren lớn nhất trên thị trường, chuyên dùng cho các công trình công nghiệp và tòa nhà quy mô đại.

Thông Số Kỹ Thuật Chi Tiết Van Phao Inox DN50

Cấu Tạo Của Van Phao Inox DN50

Cơ cấu vận hành của van bao gồm 5 bộ phận chính bằng Inox 304:

1. Thân van: Khung inox đúc tích hợp đầu ren ngoài phi 60mm, lòng thân được gọt giũa trơn nhẵn giúp tối ưu hóa dòng chảy.
2. Bóng phao: Quả cầu inox kích thước lớn (300mm – 350mm) cung cấp sức nâng Archimedes mạnh mẽ để chế ngự lực nước cấp.
3. Cần đòn bẩy: Thanh nối inox 304 có độ dài tiêu chuẩn giúp khuếch đại lực kéo từ quả phao tác động lên lõi van.
4. Trục ty van: Cụm trượt chuyển động tịnh tiến cơ học, chịu trách nhiệm bịt kín hoặc mở thông cửa xả.
5. Gioăng chặn nước: Vòng đệm Teflon (PTFE) chịu áp và chịu nhiệt, giữ vai trò triệt tiêu hiện tượng rò rỉ khi van đóng.

Nguyên Lý Hoạt Động Tự Động

Chu trình vận hành của van diễn ra hoàn toàn cơ học:

• Quá trình mở xả: Khi mực nước sụt giảm, bóng phao hạ dần theo trọng lực. Cần đòn bẩy gạt ty van lùi về sau, mở toang cửa xả phi 60mm để cấp bù 25 – 40 m3/h nước vào bể.
• Quá trình đóng ngắt: Nước dâng đẩy bóng phao nổi lên cao. Thông qua lực đòn bẩy, ty van bị ép chặt cùng gioăng Teflon vào miệng xả, chặn đứng dòng chảy lập tức.

Ứng Dụng Thực Tế Của Van Phao Inox DN50

Nhờ kích thước cửa xả lớn, Van Phao Inox DN50 là sự lựa chọn ưu tiên trong nhiều lĩnh vực:

• Tòa nhà & Đô thị: Lắp đặt tại bể chứa ngầm chung cư, trung tâm thương mại, bể nước dự phòng PCCC.
• Công nghiệp: Bể làm mát cho tháp giải nhiệt, bể chứa trung chuyển trong nhà máy hóa chất, thực phẩm, dệt nhuộm.
• Nông – Thủy sản: Bể tích trữ nước cho các trang trại chăn nuôi tập trung, hệ thống tưới tiêu và ao nuôi thủy sản diện tích lớn.

Ưu Điểm Vượt Trội

• Xả bù nước tức thì: Tiết diện xả rộng giúp rút ngắn đáng kể thời gian chờ đầy bể, bảo vệ máy bơm không phải chạy kéo dài.
• Chống dội áp hiệu quả: Kết cấu inox 304 chắc chắn giúp van triệt tiêu hiện tượng rung lắc hay búa nước khi đóng ngắt đột ngột.
• Độ bền vượt trội: Không bị gỉ sét, phèn ăn mòn hay mục giòn dưới ánh nắng mặt trời và thời tiết khắc nghiệt.
• An toàn tuyệt đối: Vận hành thuần cơ học không dùng điện, loại bỏ hoàn toàn nguy cơ cháy nổ hay rò điện dưới nước.

Quy Trình Lắp Đặt Van Phao DN50 Chuẩn Kỹ Thuật

Chuẩn bị thiết bị: Van phao DN50, băng tan (cao su non), mỏ lết cỡ lớn, cờ lê, cùm/đai kẹp ôm ống.

Giai đoạn 1: Xử lý đường ống cấp (Phi 60mm)

• Mở van cấp nước tổng để xả trôi toàn bộ mạt kim loại, cát sạn còn sót lại bên trong đường ống.
• Cố định chặt đoạn ống dẫn nước ngầm bằng cùm treo/đai ôm vách bê tông (bắt buộc, vì lực xả phi 60mm tạo phản lực rung giật rất mạnh).

Giai đoạn 2: Bọc làm kín ren & Đấu nối van

• Quấn cao su non đều tay từ 35–45 vòng xung quanh phần ren ngoài DN50 theo chiều xuôi vặn ren.
• Đưa van vào khớp ren trong của đường ống phi 60mm. Dùng mỏ lết vặn từ từ theo chiều kim đồng hồ, siết vừa kịch ngàm (không dùng lực quá đà làm nứt khớp ren).

Giai đoạn 3: Ráp bóng phao & Hiệu chỉnh khoảng cách

• Siết chặt quả cầu phao inox (300mm – 350mm) vào thanh cần đòn bẩy.
• Điều chỉnh góc đặt sao cho bóng phao có không gian nâng/hạ tự do theo phương thẳng đứng. Đảm bảo phao cách thành bể tối thiểu 50cm để tránh va đụng vách khi nước sánh đôi.

Giai đoạn 4: Nghiệm thu vận hành

• Mở bơm nước chạy thử. Quan sát tốc độ xả bù khi phao ở điểm thấp nhất.
• Chờ nước dâng chạm ngưỡng ngắt, kiểm tra xem gioăng Teflon có chặn nước kín 100% không và bề mặt kết nối ren có bị rò rỉ hay không.

Lưu Ý Quan Trọng Khi Sử Dụng

• Không gian vận hành: Do quả phao DN50 rất to, cần chừa khoảng trống đủ rộng trong bể để phao không bị kẹt vào vách.
• Cố định đường ống: Phản lực từ dòng nước xả phi 60mm rất lớn, cần dùng đai kẹp gia cố chắc chắn đoạn ống cấp nối với van.
• Bảo dưỡng định kỳ: Kiểm tra xịt rửa cụm ty van 6 tháng một lần để tránh cặn vôi bám làm hở gioăng Teflon.

Câu Hỏi Thường Gặp (FAQ) Về Van Phao Inox DN50

Van phao inox DN50 lắp vừa ống phi bao nhiêu?

Van dùng chuẩn cho đường ống phi 60mm (tương đương 2 inch), kết nối ren ngoài.

Bể chứa 50.000 lít nên chọn van DN40 hay DN50?

Nên chọn van DN50 (phi 60mm). Tốc độ xả 25 – 40 m3/h của DN50 giúp bể 50.000 lít hồi nước cực nhanh, tránh thiếu hụt nước giờ cao điểm.

Có loại van phao nối ren nào lớn hơn DN50 không?

Không. DN50 (phi 60mm) là cỡ van phao nối ren lớn nhất. Nếu đường ống lớn hơn (DN65, DN80…), hệ thống bắt buộc phải dùng van phao mặt bích hoặc van màng thủy lực.
