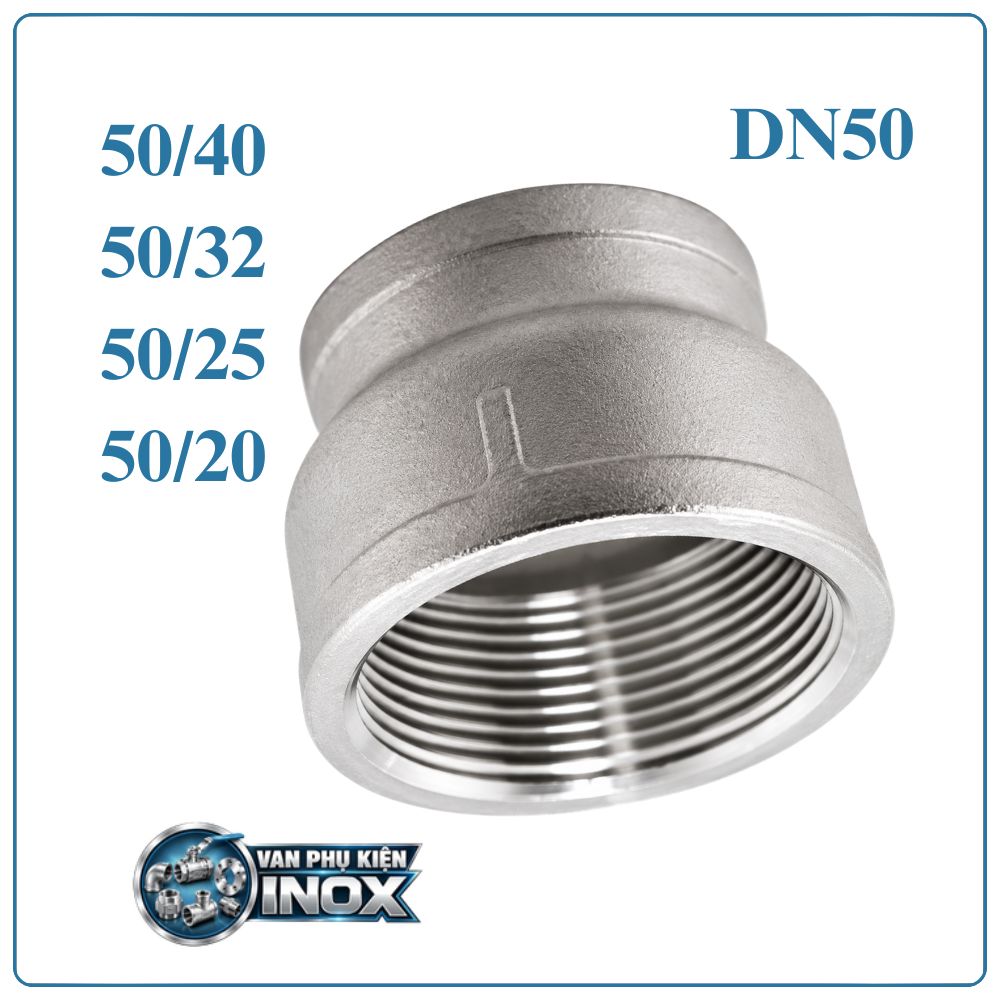

Côn thu Inox DN50

Côn thu Inox DN50 là gì?

Côn thu Inox DN50 là phụ kiện đường ống được sử dụng để nối hai tuyến ống có kích thước khác nhau, trong đó một đầu có quy cách DN50 và đầu còn lại được thu về kích thước nhỏ hơn. Sản phẩm có kích thước danh nghĩa DN50, tương đương 2 inch, đường kính ngoài ống khoảng Φ60.3 mm.

Nhờ thiết kế thân thu chuyển tiếp, phụ kiện giúp việc thay đổi kích thước đường ống trở nên thuận tiện mà không cần sử dụng nhiều chi tiết trung gian. Côn thu inox DN50 có thể được sản xuất với kiểu ren hoặc hàn, đáp ứng những phương án lắp đặt khác nhau.

Ưu điểm nổi bật của côn thu Inox DN50

• Khả năng chống ăn mòn tốt: inox 304 và 316 phù hợp với nhiều môi trường sử dụng.
• Chuyển đổi size nhanh chóng: hỗ trợ kết nối từ DN50 xuống các kích thước nhỏ hơn.
• Kết cấu chắc chắn: đáp ứng yêu cầu làm việc của các hệ thống đường ống có áp lực.
• Thiết kế cân đối: phần thu giúp bố trí tuyến ống gọn tại vị trí thay đổi đường kính.
• Bề mặt ít bám cặn: thuận tiện hơn trong quá trình vệ sinh và bảo dưỡng.
• Đa dạng lựa chọn: có nhiều kích thước đầu thu và hai kiểu kết nối ren, hàn.
• Độ bền sử dụng cao: hạn chế tình trạng xuống cấp do môi trường trong điều kiện làm việc phù hợp.

Thông số kỹ thuật Côn thu Inox DN50

Cấu tạo côn thu inox DN50

Côn thu DN50 được tạo hình theo dạng thu giảm đường kính, với đầu lớn DN50 và đầu đối diện có kích thước nhỏ hơn. Phần thân nằm giữa hai đầu đóng vai trò chuyển tiếp, giúp kết nối hai quy cách ống trên cùng một tuyến.

Cấu tạo sản phẩm gồm:

• Đầu lớn DN50: dùng để ghép với đường ống DN50.
• Thân côn: phần có đường kính thay đổi, tạo đoạn chuyển tiếp từ lớn sang nhỏ.
• Đầu thu: có thể lựa chọn DN15, DN20, DN25, DN32 hoặc DN40.
• Phần kết nối: tùy loại sẽ được gia công ren hoặc thiết kế đầu hàn.
• Thân inox: sử dụng inox 304 hoặc inox 316 tùy yêu cầu của hệ thống.

Chức năng của côn thu Inox DN50

Công dụng chính của côn thu Inox DN50 là tạo điểm chuyển đổi giữa đường ống DN50 và đường ống có đường kính nhỏ hơn.

Phụ kiện thường được bố trí tại những vị trí mà tuyến ống cần giảm size để kết nối với van, thiết bị hoặc một nhánh đường ống khác. Việc sử dụng đúng cỡ côn giúp quá trình thi công thuận lợi hơn và tạo sự đồng bộ cho toàn bộ hệ thống.

Ứng dụng của Côn thu Inox DN50

Côn thu inox DN50 được ứng dụng trong nhiều hệ thống đường ống có nhu cầu thay đổi kích thước, tiêu biểu như:

• Hệ thống cấp và phân phối nước.
• Đường ống khí nén, khí kỹ thuật.
• Hệ thống bơm và đường ống công nghiệp.
• Tuyến dẫn dầu, dung dịch và chất lỏng.
• Hệ thống xử lý nước.
• Dây chuyền chế biến thực phẩm, đồ uống.
• Đường ống kỹ thuật tại nhà máy và công trình.

Bảng kích thước Côn thu Inox DN50

Phân loại Côn thu Inox DN50

Phân loại theo chất liệu

• Côn thu Inox 304 DN50: Được sử dụng phổ biến trong hệ thống nước, khí, dầu và nhiều tuyến ống công nghiệp thông thường. Inox 304 có độ bền tốt và khả năng chống gỉ phù hợp với nhiều điều kiện làm việc.
• Côn thu Inox 316 DN50: Có khả năng chống ăn mòn cao hơn inox 304, thích hợp cho những hệ thống có yêu cầu khắt khe hơn về vật liệu và môi trường tiếp xúc.

Phân loại theo kiểu kết nối

• Côn thu Inox DN50 ren: Sử dụng đầu ren để ghép với đường ống hoặc phụ kiện có quy cách ren tương ứng. Kiểu kết nối này thuận tiện khi cần tháo rời trong quá trình sửa chữa.
• Côn thu Inox DN50 hàn: Được nối trực tiếp với đường ống thông qua mối hàn. Sau khi thi công hoàn thiện, kết nối có tính cố định cao và phù hợp với các tuyến ống yêu cầu độ chắc chắn.

Cách chọn côn thu Inox DN50

Việc chọn côn thu cần dựa trên cả kích thước đường ống lẫn điều kiện vận hành. Với DN50, nên kiểm tra:

• Đầu lớn phải phù hợp với đường ống DN50.
• Xác định chính xác size đầu thu cần sử dụng: DN15, DN20, DN25, DN32 hoặc DN40.
• Chọn loại ren nếu hệ thống đang sử dụng kết nối ren.
• Chọn loại hàn đối với tuyến ống thi công bằng phương pháp hàn.
• Cân nhắc inox 304 hoặc inox 316 dựa trên tính chất môi trường.
• Đối chiếu áp suất thực tế với mức PN16 – 16 bar.
• Kiểm tra nhiệt độ môi chất để bảo đảm nằm trong phạm vi làm việc 0°C đến 180°C.

Hướng dẫn lắp đặt Côn thu Inox DN50

Bước 1: Kiểm tra kích thước và vị trí
Xác định đúng mã côn cần sử dụng, kiểm tra đầu DN50 và đầu thu có tương thích với hai tuyến ống hay không. Làm sạch bề mặt kết nối trước khi thi công.

Bước 2: Tiến hành kết nối
Đặt côn đúng chiều trên tuyến ống. Với loại ren, ghép ren và siết chắc kết hợp vật liệu làm kín phù hợp. Với loại hàn, căn chỉnh hai đầu rồi thực hiện hàn cố định.

Bước 3: Kiểm tra độ kín
Sau khi hoàn tất, kiểm tra lại toàn bộ mối nối. Tiến hành thử kín hoặc thử áp trước khi đưa môi chất vào vận hành chính thức.

Địa chỉ mua Côn thu Inox DN50

Để lựa chọn đúng côn thu Inox DN50 theo kích thước và phương án lắp đặt, khách hàng có thể liên hệ:

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

DTA Việt Nam hỗ trợ tư vấn sản phẩm, quy cách kết nối và nhu cầu sử dụng thực tế, giúp khách hàng lựa chọn phụ kiện phù hợp với hệ thống đường ống.

Liên hệ tư vấn và nhận báo giá: 0961.483.239 – 0964.438.983
