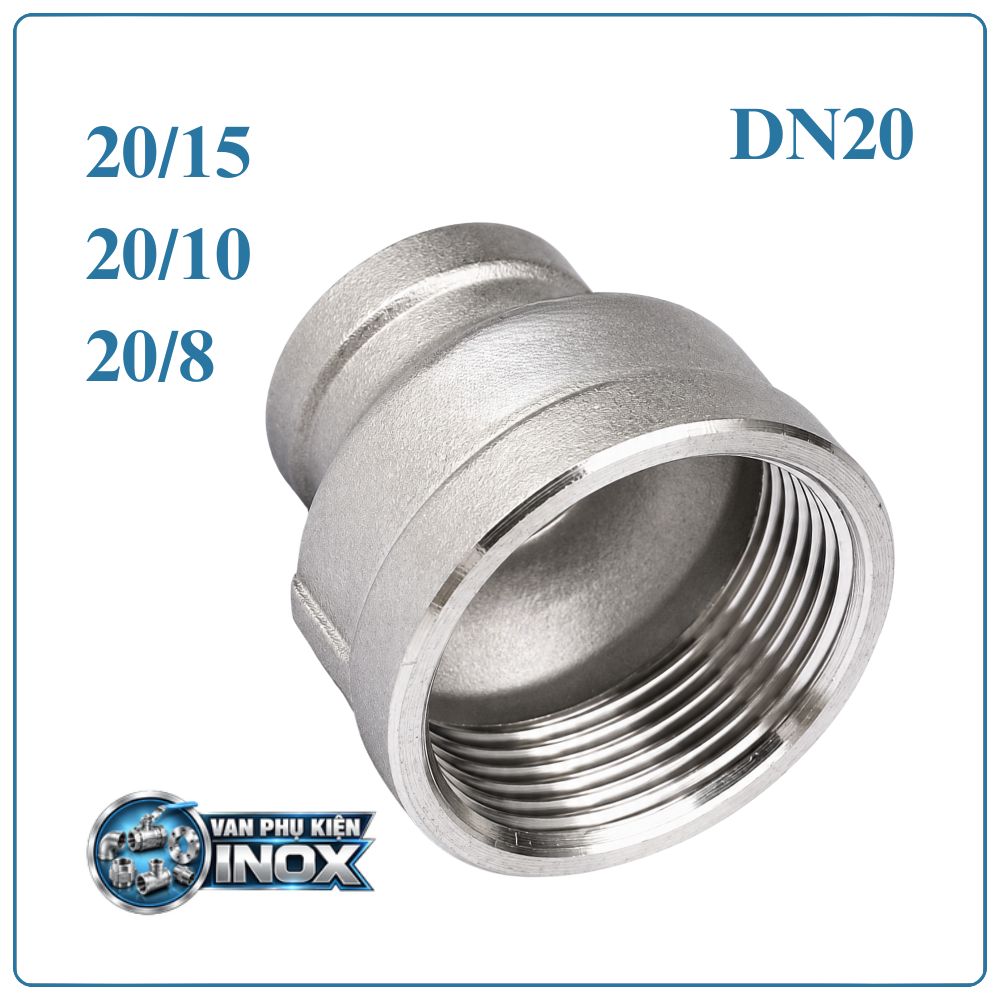

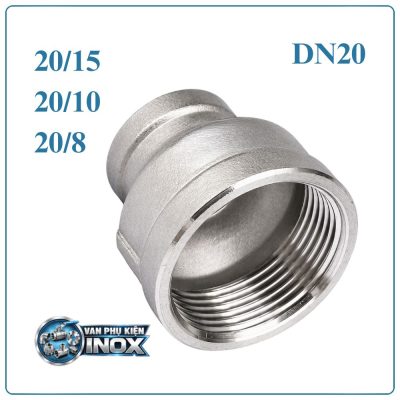

Côn thu Inox DN20

Côn thu Inox DN20 là gì?

Côn thu Inox DN20 là phụ kiện đường ống được sử dụng để chuyển đổi từ đường kính DN20 xuống DN15 hoặc DN10, tạo sự liên kết giữa các tuyến ống, van và thiết bị có kích thước khác nhau. Sản phẩm được chế tạo từ inox 304 hoặc inox 316, có độ bền tốt và khả năng chống ăn mòn trong nhiều môi trường.

Côn thu inox DN20 có kích thước 3/4 inch, đường kính ngoài ống khoảng Φ26,9 mm. Tùy hệ thống, có thể lựa chọn côn thu DN20/10 hoặc DN20/15, với kiểu kết nối ren hoặc hàn.

Ưu điểm nổi bật của côn thu Inox DN20

• Chất liệu inox có khả năng chống gỉ, chống oxy hóa tốt.
• Thiết kế chuyển tiếp giúp thay đổi đường kính đường ống ngay tại vị trí kết nối.
• Kích thước nhỏ gọn, thuận tiện bố trí trong các tuyến ống có không gian hạn chế.
• Loại ren dễ tháo lắp khi cần kiểm tra hoặc bảo trì.
• Loại hàn tạo liên kết chắc chắn và có độ kín cao.
• Bề mặt inox dễ vệ sinh, hạn chế bám cặn trong quá trình sử dụng.
• Có thể lựa chọn inox 304 hoặc inox 316 tùy tính chất môi chất.
• Phù hợp với nhiều hệ thống nước, khí, dầu, hơi và lưu chất công nghiệp.

Thông số kỹ thuật Côn thu Inox DN20

Cấu tạo côn thu inox DN20

Côn thu inox DN20 có thiết kế dạng chuyển tiếp, trong đó đường kính thân giảm dần từ đầu DN20 về đầu nhỏ hơn. Cấu tạo cơ bản gồm:

• Thân côn: chế tạo từ inox 304 hoặc inox 316, đảm nhiệm chức năng chuyển đổi kích thước.
• Đầu DN20: kích thước đầu lớn, tương đương 3/4 inch.
• Đầu thu: có thể lựa chọn DN15 hoặc DN10 tùy nhu cầu.
• Phần kết nối: được gia công dạng ren hoặc hàn.
• Bề mặt sản phẩm: tương đối nhẵn, thuận tiện cho việc vệ sinh và bảo dưỡng.

Chức năng của côn thu Inox DN20

Côn thu inox DN20 được lắp tại vị trí mà hệ thống cần giảm kích thước đường ống. Thay vì sử dụng nhiều phụ kiện để chuyển đổi, côn thu thực hiện quá trình này trực tiếp từ DN20 xuống kích thước nhỏ hơn.

Sản phẩm giúp kết nối đường ống DN20 với các tuyến ống, van hoặc thiết bị DN15 và DN10, đồng thời tạo kết cấu đường ống gọn gàng hơn.

Ứng dụng của Côn thu Inox DN20

Với kích thước DN20 và các đầu thu nhỏ, sản phẩm được sử dụng trong nhiều hệ thống:

• Đường ống cấp nước dân dụng và công nghiệp.
• Hệ thống khí nén trong nhà xưởng.
• Đường dẫn dầu và chất lỏng công nghiệp.
• Hệ thống hơi, nhiệt có kích thước đường ống nhỏ.
• Thiết bị lọc và xử lý nước.
• Hệ thống bơm và phân phối lưu chất.
• Đường ống kết nối đồng hồ, van và thiết bị đo.
• Dây chuyền sản xuất sử dụng phụ kiện đường ống inox.

Bảng kích thước Côn thu Inox DN20

Phân loại Côn thu Inox DN20

Phân loại theo chất liệu

• Côn thu Inox 304 DN20: được sử dụng phổ biến trong hệ thống nước, khí nén, dầu và các môi trường công nghiệp thông thường. Inox 304 có độ bền tốt, khả năng chống oxy hóa và chống ăn mòn đáp ứng nhiều điều kiện làm việc.
• Côn thu Inox 316 DN20: có khả năng chống ăn mòn cao hơn inox 304, phù hợp với hệ thống sử dụng môi chất có tính ăn mòn hoặc yêu cầu cao hơn về vật liệu phụ kiện.

Phân loại theo kiểu kết nối

• Côn thu Inox ren DN20: hai đầu được gia công ren, cho phép kết nối với đường ống và phụ kiện có cùng quy cách ren. Kiểu kết nối này thuận tiện khi cần tháo lắp, kiểm tra hoặc thay thế.
• Côn thu Inox hàn DN20: phần đầu kết nối được thiết kế để hàn trực tiếp với đường ống. Mối hàn sau khi hoàn thiện tạo liên kết cố định, chắc chắn và có độ kín cao.

Cách chọn côn thu Inox DN20

Để chọn đúng sản phẩm, cần xác định:

• Kích thước đầu lớn là DN20 – 3/4 inch – Φ26,9 mm.
• Đầu cần thu xuống DN15 hoặc DN10.
• Hệ thống sử dụng kết nối ren hay hàn.
• Vật liệu phù hợp với môi chất: inox 304 hoặc inox 316.
• Áp lực vận hành thực tế không vượt quá 16 bar.
• Nhiệt độ làm việc nằm trong phạm vi phù hợp, tối đa khoảng 180°C.
• Kiểm tra kích thước và quy cách kết nối trước khi lắp đặt.

Hướng dẫn lắp đặt Côn thu Inox DN20

Bước 1: Kiểm tra phụ kiện
Đối chiếu kích thước côn thu với đường ống, xác định đúng DN20/10 hoặc DN20/15 và kiểu kết nối.

Bước 2: Vệ sinh vị trí lắp
Làm sạch đầu ống và bề mặt kết nối, loại bỏ bụi bẩn, dầu mỡ hoặc tạp chất.

Bước 3: Kết nối côn thu
Với loại ren, sử dụng băng tan hoặc vật liệu làm kín phù hợp rồi vặn côn thu vào đường ống. Với loại hàn, căn chỉnh hai đầu, cố định vị trí và tiến hành hàn theo yêu cầu kỹ thuật.

Bước 4: Hoàn thiện
Kiểm tra mối nối ren hoặc đường hàn, bảo đảm côn thu nằm đúng vị trí và không bị lệch.

Bước 5: Kiểm tra độ kín
Cho hệ thống vận hành thử, tăng áp từ từ và kiểm tra vị trí kết nối trước khi đưa vào sử dụng chính thức.

Địa chỉ mua Côn thu Inox DN20

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Côn thu Inox DN20 với các quy cách DN20/10 và DN20/15, đáp ứng nhu cầu lắp đặt cho hệ thống đường ống nước, khí, dầu, hơi và công nghiệp.

Sản phẩm có lựa chọn inox 304, inox 316, cùng kiểu kết nối ren hoặc hàn. DTA Việt Nam hỗ trợ tư vấn theo kích thước đường ống và điều kiện sử dụng thực tế.

Liên hệ: 0961.483.239 – 0964.438.983
